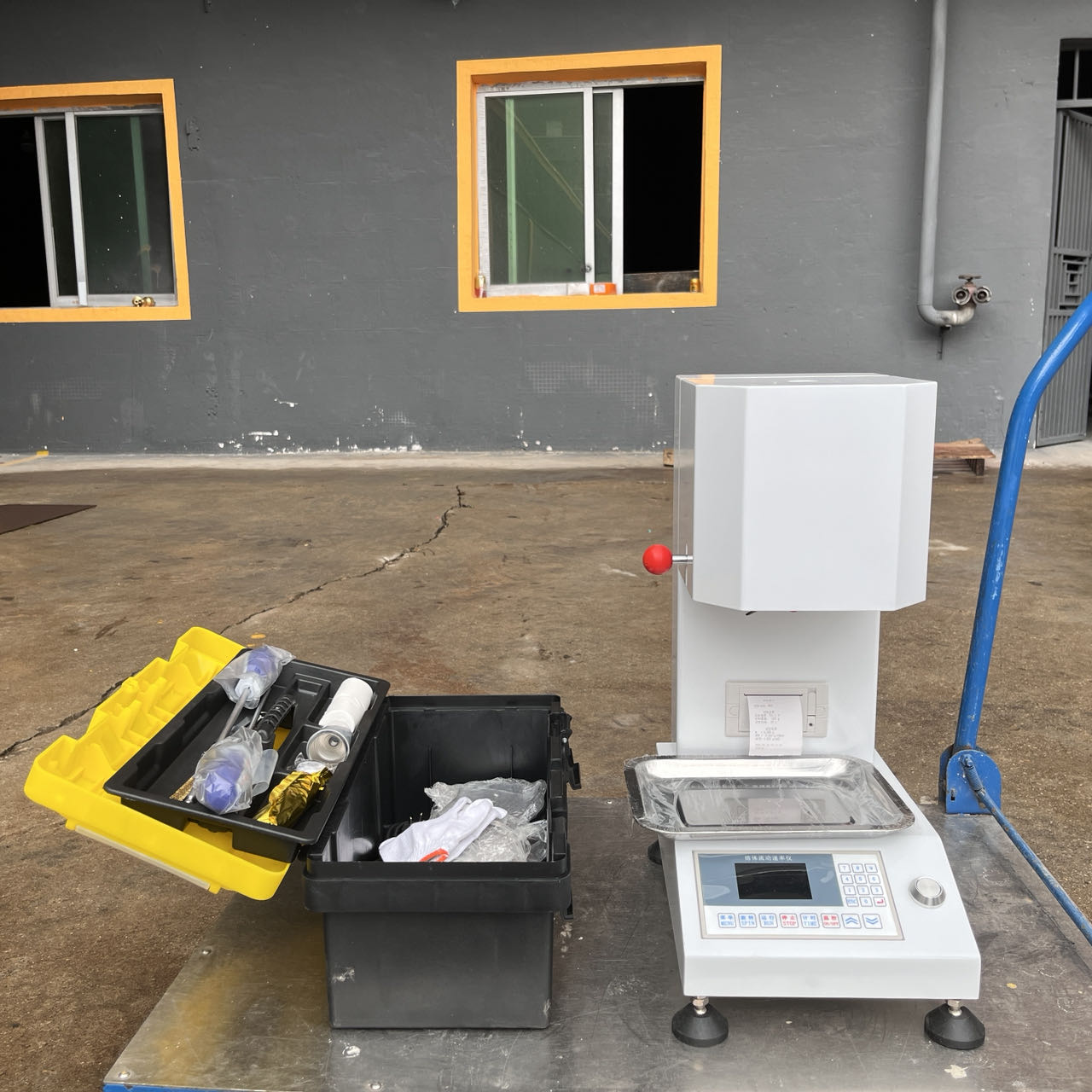

熔融指數儀（yí）（又稱熔體流動速（sù）率儀）是用於測定熱塑性塑料在熔融狀態下流動性能的關（guān）鍵設備，廣泛應用於塑料生產、質檢和研發領域。其核心原（yuán）理是通過測量塑料在標準溫度和負荷下10分鍾內通過規（guī）定孔徑的熔體質量（單位：g/10min），表征材料的加工流動性。
1. 核心工作原理
（1）測試流（liú）程
-
裝料：將塑料顆粒（或粉末）裝入加熱料筒（Barrel）。
-
熔融：加熱至標準溫度（如190℃、230℃），恒溫4~6分鍾使物料完全熔融。
-
加壓：在活塞（Piston）頂部施加標準砝碼（如2.16kg、5kg），擠（jǐ）出熔體。
-
切割稱（chēng）重：定時切割擠出的熔體條，稱重並計算熔融指數（MFR/MVR）。
（2）關鍵計算公（gōng）式（shì）
-
熔體質量流動速率（MFR）：
MFR=切割熔體質量(g)×600切（qiē）割時間間隔(s)(單位：g/10min) -
熔體（tǐ）體積流動速率（MVR）：
MVR=π×活塞直徑2×活（huó）塞位移4×時間(單位：cm³/10min)
2. 設備（bèi）核心結構
| 組件 | 功能說（shuō）明 |
|---|---|
| 加熱料筒 | 不鏽鋼材質，內置（zhì）溫度傳感器（精度±0.2℃），標準內徑Φ9.55mm。 |
| 活（huó）塞杆 | 表麵拋光，直徑Φ9.48mm，頂部可加載砝碼（如2.16kg、5kg、10kg）。 |
| 口模（Die） | 標準孔徑Φ2.095mm（可選Φ1.18mm），長度8mm，耐磨（mó）損。 |
| 切割裝置 | 手動或自動切割，確保熔體段長度一致。 |
| 溫控係（xì）統 | PID精確控溫（範（fàn）圍50~400℃），波動≤±0.5℃。 |
| 數據記錄 | 電子天平（0.1mg精度）+軟件自動計算MFR/MVR。 |
3. 測試標準與條件
（1）常用國際標（biāo）準（zhǔn）
-
ISO 1133：全球通用，區分MFR（質量法）和MVR（體積法）。
-
ASTM D1238：美國標準，與ISO 1133類似，但（dàn）部分參數不同。
-
GB/T 3682：中國國標，等效ISO 1133。
（2）典型測試條件（示例）
| 材料 | 溫度（℃） | 負荷（kg） | 適用標（biāo）準 |
|---|---|---|---|
| PE（聚乙烯） | 190 | 2.16 | ISO 1133 |
| PP（聚丙烯） | 230 | 2.16 | ASTM D1238 |
| ABS | 220 | 10 | GB/T 3682 |
4. 應用（yòng）場景與意義
（1）質量（liàng）控製
-
原料驗收：檢測塑料顆粒的流動（dòng）性是否符合供應商標稱值（如PE100的MFR=0.3g/10min）。
-
批次穩定性：監控生產（chǎn）過程中熔指（zhǐ）波動，避免加工異常。
（2）加工工藝指導（dǎo）
-
注塑/擠出參數（shù）優化：高MFR材料（如MFR>50）適合薄壁注塑，低MFR（如（rú）MFR<1）適（shì）合擠出管材。
-
共（gòng）混改性（xìng）評估：添加填料或增塑劑後，MFR變化反映相容性。
（3）研發對比
-
不同牌號對比：如（rú）HDPE（MFR=0.5）與LLDPE（MFR=2）的加工性能差異。
-
降解分析：回收料MFR升高可能提示（shì）分子鏈斷裂。
