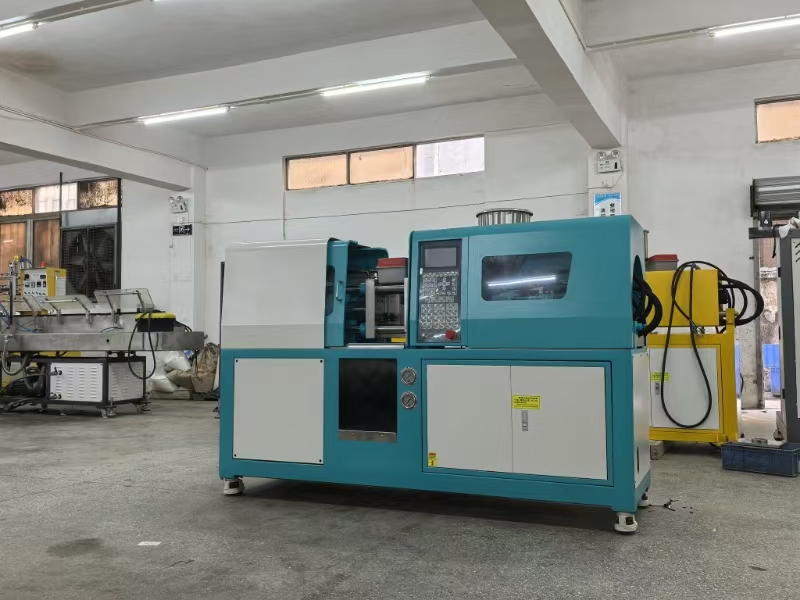

ABS -PA- PA66工程塑料注塑機

注塑機的結構組成

　　注塑機通常由注射係統、合模係統、液壓傳動係統、電氣控製係統、潤滑係統、加熱及冷卻係統、安全監測係統等組成。

　　1、注射係統

　　注射係統是注塑機主要的組成部分之一，一般有柱塞式、螺杆式、螺杆預塑柱塞注射式3種主要形式。目前應用廣泛的是螺杆式。其作用是，在注塑料機的一個循環中，能在規定的時間內將一定數量的塑料加熱塑化後，在一定的壓力和速度下，通過螺杆將熔融塑料注入模具型腔中。注射結束後，對注射到模腔中的熔料保持定型。

　　2、合模係統

　　合模係統的作用是保證模具閉合、開啟及頂出製品。同時，在模具閉合後，供給予模具足夠的鎖模力，以抵抗熔融塑料進入模腔產生的模腔壓力，防止模具開縫，造成製品的不良現狀。

　　合模係統的組成：合模係統主要由合模裝置、調模機構、頂出機構、前後固定模板、移動模板、合模油缸和安全保護機構組成。

　　3、液壓係統

　　液壓傳動係統是實現注塑機按工藝過程所要求的各種動作提供動力，並滿足注塑機各部分所需壓力、速度、溫度等的要求。它主要由各自種液壓元件和液壓輔助元件所組成，其中油泵和電機是注塑機的動力來源。各種閥控製油液壓力和流量，從而滿足注射成型工藝各項要求。

　　4、電氣控製係統

　　電氣控製係統與液壓係統合理配合，可實現注射機的工藝過程要求，如壓力、溫度、速度、時間和各種程序動作。

　　主要由電器、電子元件、儀表、加熱器、傳感器等組成。一般有四種控製方式，手動、半自動、全自動、調整。

　　5、加熱/冷卻係統

　　加熱係統是用來加熱料筒及注射噴嘴的，注塑機料筒一般采用電熱圈作為加熱裝置，安裝在料筒的外部，並用熱電偶分段檢測。熱量通過筒壁導熱為物料塑化提供熱源；

　　冷卻係統主要是用來冷卻油溫，油溫過高會引起多種故障出現所以油溫必須加以控製。另一處需要冷卻的位置在料管下料口附近，防止原料在下料口熔化，導致原料不能正常下料。

　　6、潤滑係統

　　潤滑係統是注塑機的動模板、調模裝置、連杆機鉸等處有相對運動的部位提供潤滑條件的回路，以便減少能耗和提高零件壽命，潤滑可以是定期的手動潤滑，也可以是自動電動潤滑。

　　7、安全保護與監測係統

　　注塑機的安全裝置主要是用來保護人、機安全的裝置。主要由安全門、液壓閥、限位開關、光電檢測元件等組成，實現電氣—機械—液壓的聯鎖保護。

　　監測係統主要對注塑機的油溫、料溫、係統超載，以及工藝和設備故障進行監測，發現異常情況進行指示或報警。

　　注塑機的分類

　　1、臥式注塑機

　　臥式注塑機是常用的類型。其特點是注射總成的中心線與合模總成的中心線同心或一致，並平行於安裝地麵。它的優點是重心低、工作平穩、模具安裝、操作及維修均較方便，模具開檔大，占用空間高度小；但占地麵積大，大、中、小型機均有廣泛應用。

　　2、立式注塑機

　　其特點是合模裝置與注射裝置的軸線呈一線排列，且與地麵垂直。具有占地麵積小，模具裝拆方便，嵌件安裝容易，自料鬥落入物料能較均勻地進行塑化，易實現自動化及多台機自動線管理等優點。

　　但製品頂出後不易自動落下，必須用手取下，不易實現自動操作。立式注塑機封口機宜用於小型注塑機，一般是在60噸(60噸是指代鎖模力)以下的注塑機采用較多，大、中型機不宜采用。

　　3、角式注塑機

　　其注射方向和模具分界麵在同一個麵上，它特別適合於加工中心部分不允許留有澆口痕跡的平麵製品。它占地麵積比臥式注塑機小，但放入模具內的嵌件容易傾斜落下。

　　4、多模轉盤式注塑機

　　它是一種多工位操作的特殊注塑機，其特點是手動打包機合模裝置采用了轉盤式結構，模具圍繞轉軸轉動。這種型式的注塑機充分發揮了注射裝置的塑化能力，可縮短生產周期，提高機器的生產能力，因而特別適合於冷卻定型時間長或因安放嵌件而需要較多輔助時間的大批量製品的生產。但因合模係統龐大、複雜，合模裝置的合模力往往較小，故這種注塑機在塑膠鞋底等製品生產中應用較多。
